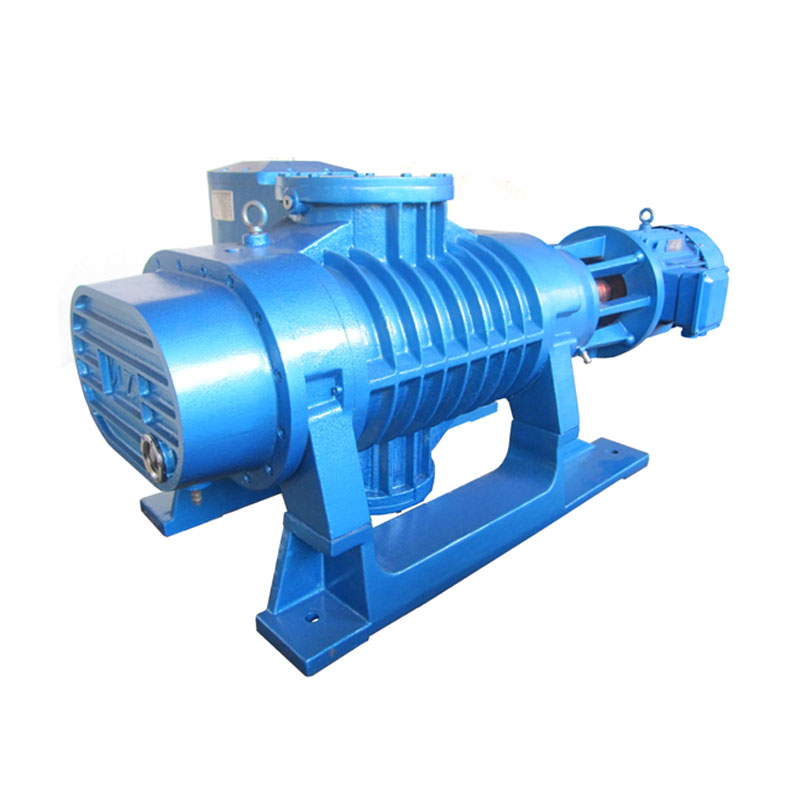

루츠 진공 펌프

중간 및 고진공을 얻기 위한 주요 펌핑 장비인 루츠 진공 펌프(기계식 진공 부스터라고도 함)는 용적형 진공 펌프와 오일 프리 건식 진공 펌프입니다.

루츠 진공펌프 특성

일체형 이중 임펠러, 임펠러 및 샤프트가 일체형으로 주조됩니다. 로터에는 선택적인 밀봉 플레이트 설계를 갖춘 내부 직선 캐비티가 있습니다.

• 특수 씰 구조, 씰과 접촉하는 샤프트 표면이 연마되어 작동 수명이 향상되고 누출이 발생하지 않으며 오일과 공정 가스의 교차 오염이 제거됩니다.
• 동기 기어는 헬리컬 기어 설계로 구동단에 설치되어 임펠러의 왜곡 및 변형을 줄이고 정숙성, 안정성 및 신뢰성을 향상시킵니다.
• 이중 오일 탱크 설계는 충분한 윤활을 달성하고 안정성을 향상시키며 냉각 방법(공랭식, 수냉식)을 선택할 수 있습니다.
• 높은 신뢰성을 위한 5점 베어링/기계 씰 설계, 다중 지지대 및 씰.
• 가스가 오일 탱크로 들어가는 것을 차단하는 질소 가스 장벽으로 인해 서비스 수명이 연장됩니다.
• 부식에 대한 내부 코팅 보호. 특히 응축성, 가연성, 폭발성 및 독성 가스를 펌핑하는 데 적합합니다.
• 최대 120mbar의 큰 차압.
• 유체 접촉에 대한 니켈 도금 또는 PFA/PTFE 코팅 옵션.
• 메카니컬 씰의 O-링, 알플루오로 고무 또는 퍼플루오로에테르 고무 옵션.
• 높은 펌핑 속도 설계, 최대 110,000m3/h 유입 유량.
• 외부 씰(옵션)은 메카니컬 씰이고 내부 씰은 오일 슬링거 링 씰이며, 옵션으로 5개의 메카니컬 씰과 래버린스 씰도 있습니다.
